做機械設備的你可能經常會用到導軌這種東西。導軌由運動件和承導件組成,目前承導件大多采用帶凹槽或者凸起的工業鋁型材來制作。而運動件包括滾輪導軌和滾珠導軌兩種。那么怎樣將這兩種導軌安裝在工業鋁型材上呢?
導軌的運行直線度和精度要求是非常高的。所以有必要的情況下要對工業鋁型材的凹槽或者凸起進行精密加工。
安裝滾珠導軌
1,
用長壓塊和短壓塊把工業鋁型材固定在安裝底座上,
2,
采用T型螺母同其他型材進行連接。
安裝滾輪導軌
一:單沿V型導軌
需要兩根單沿V型導軌配合使用,分為A\B兩種:

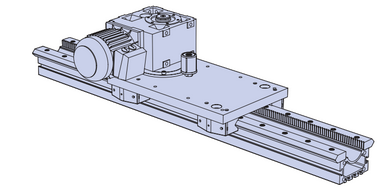

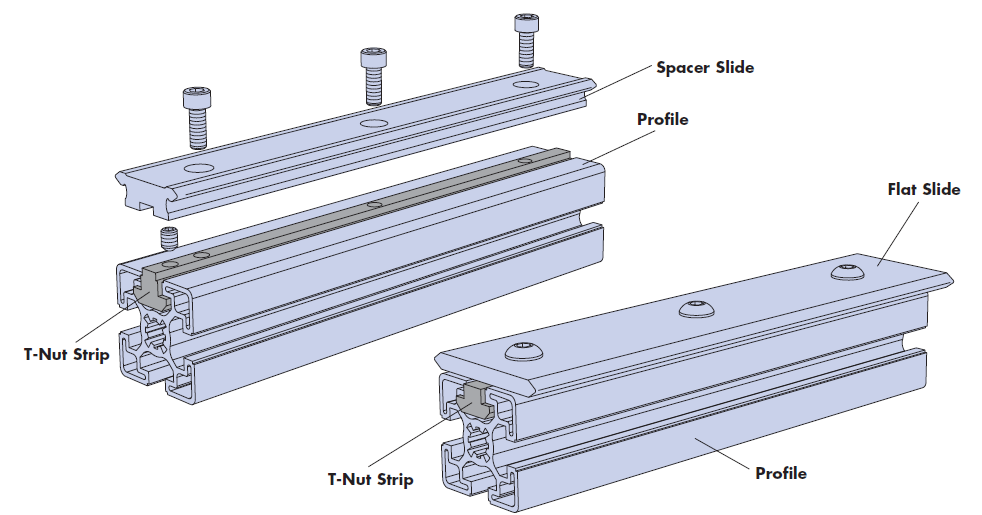

A:每根單沿V型導軌通過T型導條固定在鋁型材上,其中的一根導軌帶齒條,可方便采用齒輪齒條傳動方式:
B:每根單沿V型導軌直接安裝在工業鋁型材的平整安裝面上,其中的一根導軌帶齒條,可方便采用齒輪齒條傳動方式:

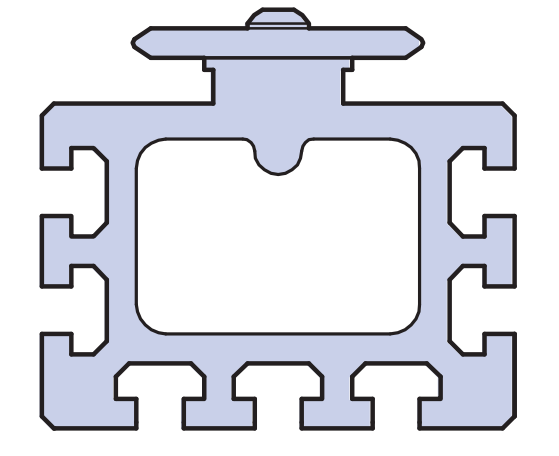

二:雙沿V型導軌:可分為A B C三種
由于滾珠直線導軌對安裝基準面的精度的高要求,就導致了工業鋁型材和滾珠直線導軌的不兼容,所以滾珠導軌和鋁型材配合應用的案例很少。而 滾輪直線導軌 ,對安裝基準面的精度并沒有那么高的要求,可以和工業鋁型材相兼容,并實現絕大部分工廠自動化和工業配套應用的精度要求。
